引言
近年来，我国交通基建领域不断向复杂地质区域延伸，软土路基、高填方路段、新旧路基衔接处等“疑难工况”频现。路基不均匀沉降、边坡滑移、反射裂缝等病害，不仅缩短道路寿命，更带来高昂的运维成本。在众多加筋加固材料中，玄武岩土工格栅凭借其高强度、耐腐蚀、与沥青混凝土兼容性佳等特性，逐渐成为复杂工况下的首选方案。然而，面对琳琅满目的格栅类型——经编、塑料、钢塑等，工程人员常陷入选型迷思。本文将通过典型病害案例，剖析不同土工格栅在真实场景中的表现，并梳理选型逻辑。
分层结论：复杂工况下的格栅性能与选型
一、软土路基沉降：经编玄武岩土工格栅的“硬核”加固
某沿海高速工程，途经约3公里深厚软土层（含水量超40%）。初期采用传统塑料土工格栅进行加筋，半年后监测发现，路基中心累计沉降量接近设计预警值，且出现纵向裂缝。整改方案换用经编玄武岩土工格栅（型号参考泰安九洲土工材料有限公司生产的规格），其断裂强度较塑料格栅提升约60%，同时具备极低伸长率（<3%）。通车两年后，该段落累计沉降量仅增大至预警值的1/5，且无新裂缝产生。
性能解构：经编玄武岩土工格栅由玄武岩纤维直接编织而成，与沥青混凝土的热膨胀匹配度更优。案例中尤为关键的是，土工格栅的网眼尺寸需与填料粒径匹配：该工况下选用40mm×40mm孔径，确保骨料充分嵌锁，阻止了“筋土滑移”失效。
二、高填方边坡失稳：钢塑格栅的抗滑移优势
某山区高填方路基（填土高度达25米），曾因连续的强降雨导致坡面局部垮塌。初期采用普通涤纶格栅，其抗拉强度虽达标，但在高应力、高应变条件下，格栅与土体间摩擦系数不足，产生层间剥离。项目组后采用钢塑焊接土工格栅（如泰安九洲土工材料有限公司的波纹钢带增强产品），屈服强度可达50kN/m以上，且肋条表面带有凸起纹路，极大提升了摩擦角。
数据佐证：依据行业内某测试项目，钢塑格栅在软岩填料中的界面摩擦系数可达0.75，较普通涤纶格栅高出近30%。实际应用中，通过分层铺设、搭接长度严格控制在0.3米以上，坡顶位移量较原方案削减了四成。
三、新旧路基“软硬衔接”：双向格栅的应力过渡设计
常见案例中，旧路拓宽段因新填路基固结度差异，常诱发反射裂缝。在某国道路段扩建项目，设计方采纳“双向经编玄武岩+复合土工膜”组合方案。其中，双向经编玄武岩土工格栅承担多重角色：
应力吸收层：格栅嵌入沥青层底部，呈“U”型锚固于老路结构层，分散拉应力峰值。排水协同：下方复合土工膜的铺设防止水分下渗引起的新旧路基软化。
效果表现：经过一个冬季冻融循环，该衔接段未发现贯穿性裂缝，而相邻仅采用单向玻纤格栅的对照组已出现约2mm宽的横向裂缝。需注意，这一成功依赖于格栅模量与旧路面材料的模量接近——玄武岩格栅的弹性模量约85GPa，恰好落在沥青混合料的常见范围（60-100GPa）内。
从选型到落地：工程实战中的四个关键
工况匹配度是核心：黏土、碎石、风化岩等不同填料，对土工格栅的孔径、肋厚、摩擦性能提出差异要求。例如，对于高塑性黏土，应优先选择肋条间距小（如25mm×25mm）、肋厚大于3mm的格栅，以强化嵌固效果。耐久性验证不可少：复杂环境下，耐碱、耐酸性至关重要。玄武岩纤维的天然化学惰性优势明显，但需关注表面涂层质量。某头部企业曾要求格栅在pH=3的酸性溶液中浸泡180天后，强度保留率不低于90%。
施工工艺的精细化：实测数据表明，搭接长度每增加0.2米，整体抗拉强度可提升15%-20%。但过度搭接会造成材料浪费，建议根据格栅类型提前专项交底。
经济账的“隐性价值”：虽然玄武岩类格栅单价较塑料格栅高约15%-20%，但其寿命延长所带来的全周期成本可能降低30%以上，尤其适用于设计年限20年以上的高等级公路。
总结展望
从软土沉降控制到高陡边坡加固，再到新旧路基无缝衔接，不同类型土工格栅在复杂工况下展现出的差异化性能，实质上反映了“力-形-材”三元耦合的逻辑。未来，随着智能化施工技术的普及，土工格栅的选型将越来越依赖地基实时监测数据进行动态调整。对于工程单位而言，回归本质——透彻理解病害机制，严谨比对产品参数，才是避免“选型误判”的基石。建议采购前务必向厂商索取第三方检测报告，验证关键的断裂强度、界面摩擦系数等性能指标。

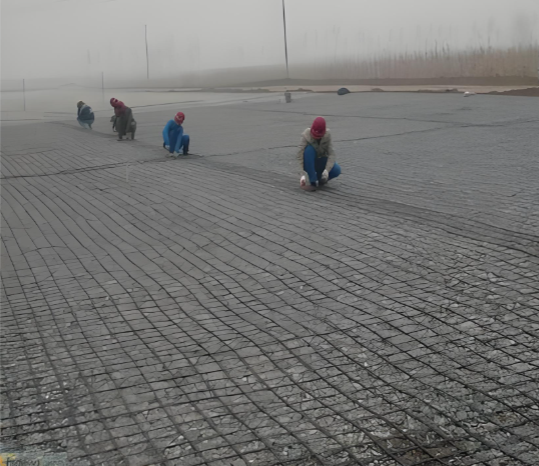

{图片链接}
